고전압 스위치기어

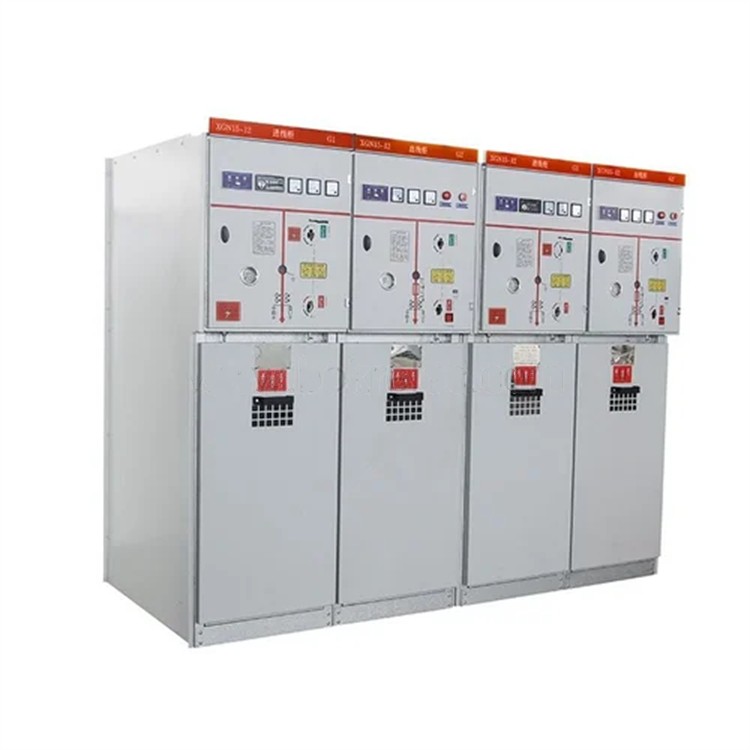

고전압 스위치기어란?
고전압 스위치기어는 전력시스템의 발전, 송전, 배전, 전력 변환 및 소비에 사용되는 전기 제품으로, 개폐, 제어 또는 보호 역할을 하며, 전압 레벨은 3.6kV~550kV입니다. 주로 고전압 분리 스위치 및 접지 스위치, 고전압 부하 스위치, 고전압 자동 재폐로 및 분할기, 고전압 조작 장치, 고전압 방폭 전력 분배 장치, 고전압 스위치기어를 포함합니다.
고전압 스위치기어의 장점
5중 방수 기능
고전압 스위치기어는 5가지 예방기능을 가지고 있습니다. 즉, 회로차단기의 오분할 및 오폐쇄를 방지하고, 부하가 분리스위치를 분할하여 폐쇄하거나 부하가 있는 장갑탈착식 스위치기어 핸드카트에 밀어 넣거나 빼는 것을 방지하고, 활선 접지선이 회로차단기 또는 분리스위치를 폐쇄하는 것을 방지하고, 활선 구간이 실수로 활선 구간에 들어가는 것을 방지하여 작동의 안전을 보장합니다.
우수한 전기적 특성
고전압 스위치기어의 캐비닛 설계는 가공 전선, 케이블 진입/진출 전선, 버스 연결을 포함하여 뛰어난 전기적 성능을 보장합니다.
다양한 응용분야
고전압 스위치기어는 발전소, 변전소, 전력계통 변전소, 석유화학제품, 야금강 압연, 경공업용 섬유, 공장 및 광산, 주거지역, 고층 빌딩 및 기타 장소에 널리 사용됩니다.
제조업에서의 중요한 역할
고전압 스위치기어 제조산업은 송전 및 변전 장비 제조산업의 중요한 부분이며, 전력산업에서 매우 중요한 역할을 합니다.
왜 우리를 선택 했습니까
직원
장쑤 야웨이 완전 전기유한공사는 200명 이상의 직원을 보유하고 있으며, 모두 3년 이상의 업무 경험을 보유하고 있습니다.
제공하다
당사의 전문 기술 및 가격 책정 팀은 귀하의 도면과 매개변수에 따라 만족스러운 프로젝트를 제공할 수 있습니다.
생산시장
제품은 국내 시장뿐만 아니라 호주, 뉴질랜드, 인도, 마다가스카르, 베트남 등 다른 국가와 지역으로도 수출됩니다.
OEM/ODM
대량 생산 전에 우리는 항상 샘플을 미리 만들고 발송 전에 최종 검사를 실시합니다. 우리는 OEM/ODM 서비스를 제공하며 제품에 로고를 인쇄할 수 있습니다.
고전압 스위치기어의 종류
LV – 저전압 스위치기어
LV 스위치기어는 최대 1,000볼트의 전력과 최대 6,000암페어의 전류를 공급할 수 있는 3상 전력 분배 장치입니다. 종종 실내에서 사용되며, 구리 도체와 회로 차단기 및 절연기의 조합을 포함하는 금속 케이스에 싸여 있습니다.
MV – 중전압 스위치기어
이 유형의 스위치기어는 일반적으로 1kV 이상에서 36kV까지의 전압을 가진 배전 시스템에 사용됩니다. 요구 사항에 따라 MV 스위치기어는 금속으로 둘러싸인 실내 또는 실외 장치와 함께 제공될 수 있습니다. 전용 MV 변전소는 MV 유틸리티 배전망에 연결됩니다.
HV – 고전압 스위치기어
36kV AC 이상 정격의 스위치기어는 고전압 스위치기어입니다. 일반적으로 고전압 전력 시스템에서 사용될 때 가스 절연 실내형과 공기 절연 실외형으로 분류됩니다.
고전압 스위치기어의 응용
그리드 고전압 배전 시스템
주로 변전소, 간선로, 지선 등을 포함하여 110KV 이상의 고전압 배전선을 제어하고 보호하는 데 사용됩니다.
산업 생산을 위한 전기 시스템
주로 각종 모터, 조명 장비, 생산 라인 등을 제어하고 보호하는 데 사용되어 산업 생산의 다양한 전기 요구를 충족시킵니다.
건물 전력 시스템
주로 엘리베이터, 에어컨, 조명 등 건물 내의 각종 전력장비 및 전력선을 제어하고 보호하는 데 사용됩니다.
특별한 행사를 위한 전기 시스템
광산, 석유전, 선박 등 특수산업을 위한 전력 시스템과 같습니다.
고전압 스위치기어의 구성 요소
회로 차단기
회로 차단기는 과부하 또는 단락으로 인한 손상으로부터 전기 회로를 보호하도록 설계된 자동 작동 전기 스위치입니다. 고전압 스위치기어에서 차단기는 밀리초 이내에 작동하여 부하 및 고장 전류를 제거하는 복잡한 장치입니다.
계기용 변압기
이러한 고전압 스위치기어 구성 요소는 측정 장치 역할을 하며 전류 및 전압 변압기를 포함하며, 일반적으로 cts 및 vts로 약칭합니다. 이들은 전류 및 전압 레벨을 줄여 전기 시스템을 통해 흐르는 양을 안전하게 모니터링할 수 있습니다. 계기 변압기는 보호 릴레이를 작동시키거나 오류 신호를 제어 센터로 직접 보낼 수 있습니다.
접지 스위치
접지 스위치 기능은 절연기가 열리거나 고장 중에 차단기가 열릴 때 전기 회로를 접지에 연결하는 것입니다. 이는 일반적으로 전원 공급 장치에서 분리된 회선에서 잔류 전하를 제거하기 위해 수행됩니다. 이는 전력 시스템의 보호와 인력의 안전을 보장합니다.
승압/강압 변압기
이것들은 가장 크고 (가장 비싼) 고전압 스위치기어 부품입니다. 승압 변압기는 전기 신호의 전압을 높여서 전력 손실을 최소화하면서 장거리로 전송할 수 있습니다. 강압 변압기는 반대로, 고전압을 처리할 수 없는 장비에 도달하기 전에 전압을 낮춥니다.
분리 스위치
고전압 스위치기어에서 단로기는 전기 회로를 열고 닫을 수 있는 간단한 기계식 스위치입니다. 이들은 일반적으로 유지 보수 목적으로 장비를 전원 공급 장치에 연결하거나 분리하는 데 사용됩니다. 이러한 HV 스위치기어 부품은 절연기라고도 합니다.
릴레이
릴레이는 회로를 켜거나 끄는 데 사용할 수 있는 전기적으로 작동하는 스위치입니다. 보호 릴레이는 전기 네트워크의 오류를 자동으로 감지하고 회로 차단기를 작동시킵니다. 그런 다음 차단기는 오류가 있는 장비를 전원 공급 장치에서 분리하는 동시에 결과 아크를 끄는 데 도움이 됩니다.
버스바
버스바는 고전압 스위치기어 설비 전체에 위치합니다. 정의에 따르면, 버스바는 전기 장비를 서로 연결하는 저임피던스 도체입니다. 고전압 스위치기어에서 사용될 때, 버스바는 고전압 회로 차단기와 기타 HV 구성 요소를 연결하여 한 지점에서 다른 지점으로 전력을 공급하는 데 도움이 됩니다.
서지 어레스터
서지 어레스터는 낙뢰와 같은 과도 과전압 및 스위칭 서지와 같은 다른 원인으로 인한 손상으로부터 장비를 보호하는 데 사용되는 장치입니다. Hv 스위치기어 어레스터는 장비에 도달하기 전에 서지 에너지를 소산시켜 장비를 보호하는 데 도움이 됩니다.
배터리
많은 고전압 스위치기어 설비에서 배터리는 정전 시 백업 전원으로 사용됩니다. 배터리는 회로 차단기와 기타 HV 구성 요소를 작동시켜 장비를 전원 공급 장치에서 안전하게 분리할 수 있을 만큼 충분한 전력을 제공합니다.
접지 그리드
이것은 땅에 묻힌 금속 막대 또는 판의 시스템으로, 전기 에너지를 지구로 소산하는 데 도움이 됩니다. 접지 그리드는 낙뢰 및 기타 과도 과전압으로 인한 손상으로부터 장비를 보호합니다.
고전압 스위치기어의 재료
탄소강판
탄소강판은 일반적인 스위치 캐비닛 하우징 소재 중 하나입니다. 저렴하고 용접 및 절단이 가능하며 가공하기 쉽습니다. 탄소강판의 단점은 녹슬기 쉽고 정기적으로 부식 방지 처리를 해야 한다는 것입니다.
스테인레스 스틸 플레이트
스테인리스 강판은 내식성과 미관이 좋으며 고온과 강산, 강알칼리 환경을 견딜 수 있습니다. 스테인리스 강판의 비용은 높고 가공이 어렵고 전문적인 장비와 운영 기술이 필요합니다.
알루미늄 합금판
알루미늄 합금판은 가볍고 강도가 높으며 강하고 내구성이 뛰어나며 산화되어 우수한 내식성을 얻을 수 있습니다. 알루미늄 합금판은 전도성과 방열 성능이 좋으며 고전력 스위치기어에 적합합니다. 그러나 알루미늄 합금판의 비용은 비교적 높습니다.
플라스틱 접시
플라스틱 시트는 가볍고 단열성이 뛰어난 쉘 소재로 가공이 간편하고 성형이 쉽습니다. 플라스틱 플레이트의 방수 및 부식 방지 성능은 좋지만 강도가 약하고 고온 및 외부 충격에 저항하기 어렵습니다.
FRP판
FRP판은 우수한 절연재로, 우수한 기계적 특성과 내식성을 가지고 있습니다. FRP판은 스위치기어의 방화, 방습, 부식 방지 및 기타 요구 사항을 충족할 수 있지만 비용이 많이 들고 전문적인 장비와 운영 기술이 필요합니다.
복합소재
복합재는 강도, 전기 전도도, 내식성, 난연성 등과 같은 다양한 성능 요구 사항을 고려할 수 있는 재료의 조합으로 구성됩니다. 복합재는 제조하기 어렵고 비교적 비쌉니다.
강철 및 알루미늄 복합 패널
강철-알루미늄 복합 패널은 스테인리스 스틸과 알루미늄 판으로 구성되어 스테인리스 스틸 판의 내식성, 알루미늄 판의 경량성 및 전도성을 갖추고 있으며 대형 고전력 스위치기어에 적합합니다. 그러나 강철-알루미늄 복합 패널의 가공은 어렵고 전문적인 가공 기술이 필요합니다.
1. 프로그램 잠금 및 연동을 점검하여 동작이 유연하고 안정적이며 프로그램이 정확합니다.
2. 회로 차단기, 절연 스위치, 조작 장치 및 기타 전기 제품의 규정에 따라 유지 보수 및 디버깅을 수행합니다.
3. 전기제품의 접촉부분을 점검하여 접촉상황이 양호한지 확인하고, 접지회로를 검출한다.
4. 핸드카트가 있는 경우 핸드카트 추진 장치의 상황을 점검하여 매뉴얼의 관련 요구 사항을 충족하는지 확인해야 합니다.
5. 2차 보조 회로에 이상이 없는지, 2차 보조 회로 단자가 느슨한지 점검하고 필요한 유지 보수를 실시합니다.
6. 각 부분의 패스너를 확인하고 느슨하다면 즉시 조여주세요.
7. 접지 접점, 주 접지선, 도어 접지선 등 접지 회로 각 부분의 상태를 점검하여 전도도의 연속성을 확보합니다.
8. SF6 부하 스위치에 대한 가스 압력 지수 데이터를 확인하고 상황에 따라 적시에 가스를 보충합니다.
9. 모든 부분의 먼지를 청소하세요. 특히 절연재 표면에 있는 먼지를 청소하세요.
10. 일상 작업 중 부하가 클 때 이상 소음이 나는지 주의하여 기계 정지 시 보강 작업을 용이하게 하십시오.
11. 릴레이 보호 장치 단자의 세척 및 보강.
고전압 스위치기어의 보호 기능
부하로 인한 닫힘 방지
고전압 스위치기어 내부의 진공 회로 차단기 트롤리가 테스트 위치에서 닫힌 후, 트롤리 회로 차단기는 작동 위치로 들어갈 수 없습니다.
접지선으로 닫힘 방지
고전압 스위치기어 캐비닛의 접지 나이프가 닫힘 위치에 있으면 트롤리 회로 차단기가 닫힘 위치로 들어갈 수 없습니다.
실수로 충전 간격을 입력하는 것을 방지하세요.
고전압 스위치기어 내부의 진공 회로 차단기가 닫힌 위치에서 작동할 때, 패널 캐비닛의 뒷문은 접지 나이프의 기계에 의해 캐비닛 도어와 잠깁니다.
접지선을 전기로 닫는 것을 방지합니다.
고전압 스위치기어의 진공 회로 차단기는 작업 시 닫혀 있으므로 접지 나이프를 사용할 수 없습니다.
부하가 걸린 상태에서 칼을 뽑는 것을 방지합니다.
진공 회로 차단기 내의 고전압 스위치기어는 폐쇄 작업 중에 트롤리 회로 차단기 작업 위치에서 인출될 수 없습니다.
고전압 스위치기어를 선택하는 방법
전압 레벨
스위치기어의 전압 레벨은 실제 수요에 따라 결정되며 일반적으로 6kV, 10kV, 35kV 등을 선택할 수 있습니다.
현재 용량
부하 전류에 따라 스위치기어의 정격 전류 용량을 결정하여 부하 수요를 충족시킬 수 있는지 확인합니다.
기능 요구 사항
시스템의 필요에 따라 주 스위치기어, 분기 스위치기어, 모선 스위치기어 등과 같은 스위치기어의 기능을 결정합니다.
신뢰할 수 있음
장기적으로 안정적인 작동을 보장하기 위해 신뢰할 수 있는 품질과 합리적인 구조의 스위치기어를 선택하십시오.
적응성
내진, 방수, 부식 방지 등의 특성을 갖춘 실제 환경 조건에 맞춰 적응형 스위치기어를 선택하세요.
비용 효율성
가격, 성능, 신뢰성 등의 요소를 종합적으로 고려하여 비용 효율적인 고전압 스위치기어를 선택하세요.
고전압 스위치기어 작동 방식
고전압 스위치기어는 전기 장치입니다. 내부 및 외부 전선은 캐비닛의 주 제어 칩 전원 스위치로 밀어 넣은 다음 하위 제어 전원 스위치로 밀어 넣습니다. 각각 개별적으로 설정해야 합니다. 계기판, 자동 제어, 모터 자기 스위치 및 기타 DC 접촉기와 같은 경우입니다. 일부는 또한 고전압 분배 캐비닛의 압력실과 하부 압력실을 설정하고 발전소와 같은 고전압 버스를 설정합니다. 일부는 또한 주요 기계 및 장비에 대한 저주기 부하 분산을 설정합니다. 통신 시스템 저전압 분배 캐비닛은 발전소, 분배소, 시 도로 프로젝트, 산업 및 광산 기업, 엔지니어링 건물 및 주택과 같은 전력 엔지니어링 고객의 통신 및 통신에 적합합니다. 50Hz는 380V에서 작동하도록 정격화되었으며 전력 분배 장비 시스템은 구동 전력, 전자기 에너지 변환, 조명 설비 및 변전소 장비의 분배 및 작동에 사용됩니다. 고전압 스위치기어는 캐비닛 도어와 절연 스위치의 두 부분으로 구성됩니다. 캐비닛 도어는 하우징, 전기 구성 요소(절연 포함), 다양한 메커니즘, 보조 단자 및 연결 와이어로 구성됩니다. 고전압 스위치기어는 고전압 또는 저전압 케이블을 연결하는 기계 장치입니다. 일반적으로 전력국과 변전소 모두 고전압 스위치기어를 사용하며, 변압기로 낮춥니다. 기본 캐비닛은 각 분배 캐비닛에 위치하며 전기 장비(예: 전원 스위치 및 단로기)에 대한 일부 유지 관리 구성 요소만 통합합니다. 고전압 및 저전압 분배 캐비닛은 하단 펌핑 고전압 스위치기어, 통신 저전압 분배 상자, 금속 장갑 케이블 모바일 고전압 스위치기어, 고전압 커패시터 캐비닛 및 해당 고전압 캐비닛으로 구분됩니다.
고전압 스위치기어 사용 시 주의사항
고전압 스위치기어를 검사하고 청소하고, 캐비닛 도어를 먼지 없이 청소합니다.
구성 요소가 설치되고 제자리에 배치되었으며, 배선이 견고하고, 미터, 고전압 유도 및 충전 장비, 자동차 릴레이 및 신호 표시기가 정상적으로 작동하고 관련 요구 사항을 충족합니다. 전원 스위치 부분에 적절한 라벨이 붙어 있고 신호 표시기에 적절한 표시가 되어 있는지 확인합니다.
고전압 스위치기어의 밀봉성이 우수하고, 완벽한 도난 방지 잠금 장치가 있으며, 기계 장비 및 전기 장비 유도 및 잠금 장치의 효능이 신뢰할 수 있으며, 전기 조건에서 캐비닛 도어를 열 수 없는지 확인하십시오. 핸드카트 부분 검사 한계 스위치는 효능이 우수하고 핸드카트 부분을 적절히 반영할 수 있습니다. 전원 스위치 기계 장비 부분 잠금 장치는 효능이 우수합니다. 2차 회로 연결이 강하고 배선이 적절한지 확인하십시오.
핸드카트를 끌어내려 고전압 스위치기어 뒷면의 유도 보호 배플의 효능이 우수한지, 전원 스위치 핸드카트를 끌어낸 후 완전히 교정할 수 있는지 확인합니다.
캐비닛 도어의 접지 장치가 우수하고, 핸드카 접지 장치의 레일 터치가 우수하고, 표면 층이 녹슬지 않고, 무염 버터가 코팅되어 있는지 확인하십시오. 핸드카트는 쉽고 유연해야 하며, 자동으로 잠기고 적시에 정확하게 위치할 수 있어야 하며, 막힘이 없어야 합니다.
전압 변압기 및 과전압 소화 및 흡수 장비. 전압 변압기 및 과전압 소화 및 흡수 장비의 표면을 문지르고 배선의 조임 상태를 점검합니다. 전압 변압기 2차 단자 및 변압기 코어 접지 장치가 우수한지 확인합니다.
우리의 팩트로이
장쑤 야웨이 컴플리트 전기 주식회사는 2020년 6월에 정식으로 설립되었습니다. 이전에는 야웨이 그룹의 자회사인 장쑤 야웨이 변압기 주식회사의 컴플리트 세트 부서였습니다. 저희 회사는 장쑤성 난퉁시 하이안시 화위안로 28번지에 위치하고 있으며 등록 자본금은 1,000만 위안입니다. 이 기업은 장쑤성 품질 신뢰할 수 있는 기업, 난퉁 하이테크 기업, 난퉁 품질 측정 장비 환경 보호 계약 준수 선진 집단, 난퉁 문명 단위, 하이안 카운티 산업 성장 기업 등의 영예를 연이어 수상했습니다.
